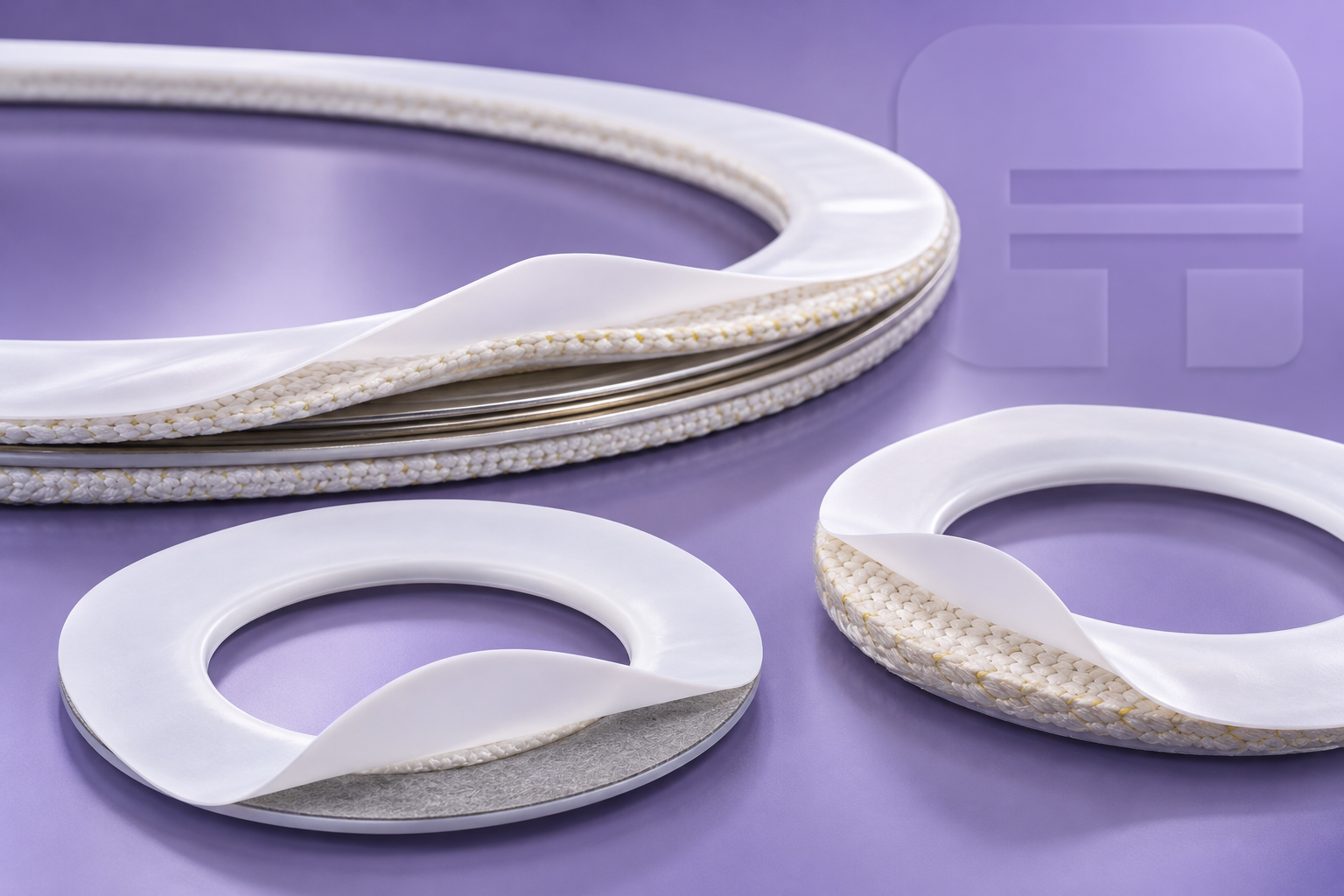

Guarnizioni a Busta in PTFE

Le guarnizioni a busta in PTFE sono guarnizioni composite progettate per applicazioni in presenza di fluidi altamente aggressivi, dove i materiali di tenuta tradizionali possono deteriorarsi rapidamente.

La struttura è costituita da un involucro esterno in PTFE puro che avvolge un inserto interno più strutturato. In questo modo si combinano l’elevata resistenza chimica del PTFE con la resilienza e la resistenza alla compressione offerte dal nucleo interno.

L’inserto può essere realizzato in gomma, materiale esente amianto, grafite oppure con anello ondulato metallico in AISI 316. Le guarnizioni a busta sono particolarmente indicate per flange smaltate o vetrificate, serbatoi, reattori e tubazioni in acciaio inox, dove è importante proteggere le superfici ed evitare contaminazioni del fluido.

PUREZZA E CERTIFICAZIONI

Il PTFE impiegato può essere conforme alle normative FDA per applicazioni alimentari, rendendo queste guarnizioni adatte anche a impieghi nei settori alimentare e farmaceutico.

Informazioni

Categoria
PTFE e Fluoropolimeri

Settori
Chimico, Farmaceutico, Alimentare, Serbatoi e reattori, Piping industriale, Processi con fluidi aggressivi

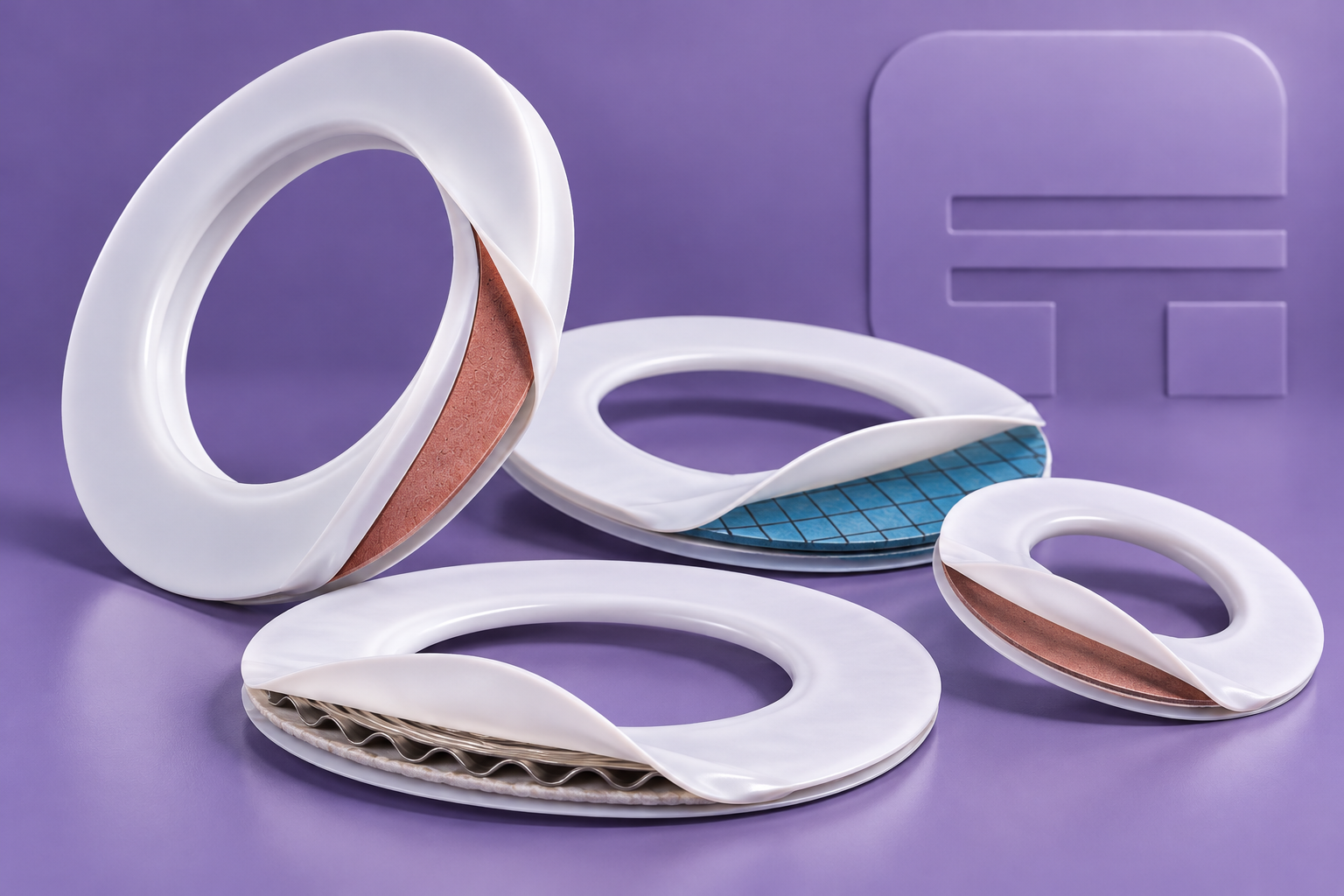

guarnizioni industriali con Involucro esterno in PTFE

Prestazioni e Caratteristiche

Protezione chimica

L’involucro in PTFE non poroso protegge il nucleo interno dagli attacchi chimici e consente l’impiego con fluidi in un ampio intervallo di pH, da 0 a 14.

Resistenza meccanica

L’inserto interno garantisce resilienza e resistenza alla compressione, contribuendo alla stabilità della tenuta sotto carico.

Protezione delle superfici

La configurazione in PTFE è particolarmente adatta a flange smaltate, vetrificate e superfici delicate che devono essere preservate durante il serraggio.

VANTAGGI TECNICI

Tipo F – Slit Type

L’involucro è aperto sul diametro esterno. È una delle configurazioni più comuni per flange piane e garantisce un’elevata protezione laterale.

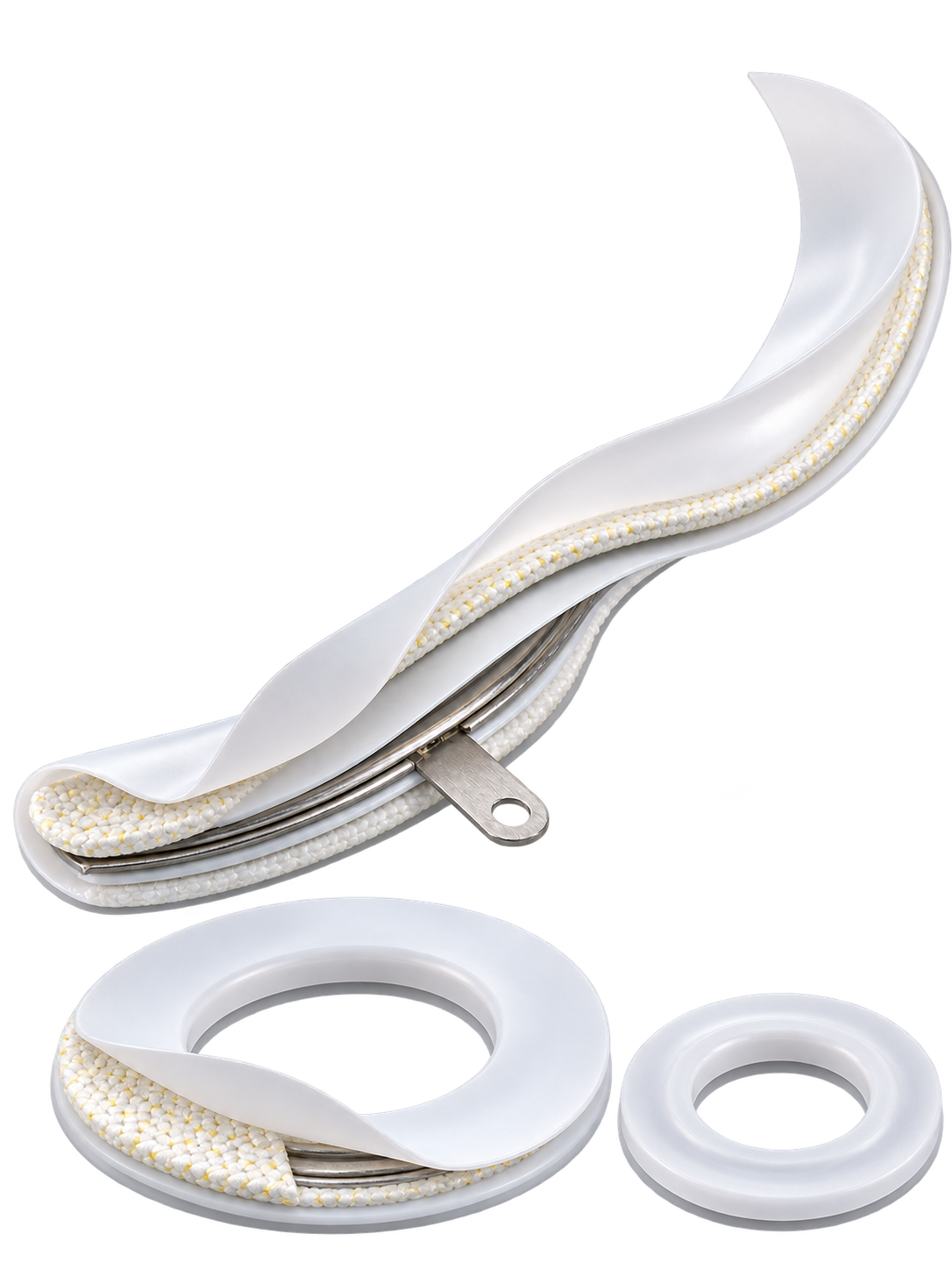

Guarnizioni busta PTFE in sezione stratificata

Tipo U – Milled Type

L’involucro viene lavorato meccanicamente e avvolge completamente l’inserto, offrendo una protezione chimica superiore anche sul diametro interno.

Tipo Y – Lavorata

Configurazione simile al Tipo U, con lavorazioni specifiche studiate per adattarsi a geometrie di flangia particolari.

SOLUZIONI APPLICATIVE

Inserti differenziati

Il nucleo interno può essere realizzato in gomma, grafite, materiali esenti amianto o con elemento metallico ondulato in AISI 316.

Flange delicate

Particolarmente indicate per superfici smaltate o vetrificate, dove è necessario ottenere la tenuta senza danneggiare la flangia.

Fluidi aggressivi

La protezione esterna in PTFE consente l’impiego in applicazioni dove la compatibilità chimica rappresenta il requisito principale.

Applicazioni

Flange smaltate

Ideali per superfici delicate che richiedono una tenuta chimicamente resistente senza danneggiare il rivestimento.

Flange vetrificate

Adatte a connessioni dove è fondamentale preservare l’integrità della superficie durante il serraggio.

Reattori

Indicate per impianti di processo chimico e farmaceutico dove sono richieste elevata compatibilità chimica e affidabilità di tenuta.

Serbatoi

Utilizzate su apparecchiature destinate al contenimento di fluidi aggressivi o sensibili alla contaminazione.

Tubazioni in acciaio inox

Soluzione adatta alle connessioni industriali nelle quali è necessario evitare contaminazioni e proteggere le superfici metalliche.

Industria alimentare e farmaceutica

Utilizzabili in applicazioni che richiedono elevata purezza del materiale e specifiche caratteristiche di compatibilità del PTFE.

Hai bisogno di una soluzione?

Parlaci della tua applicazione. Ti aiutiamo a scegliere la tipologia di busta e l’inserto più adatti al fluido, alla flangia e alle condizioni di esercizio.
