Kit Isolamento Flange

I kit isolamento flange sono sistemi completi progettati per interrompere la continuità elettrica tra flange adiacenti, evitando il passaggio di correnti indesiderate attraverso le connessioni delle tubazioni.

L’isolamento elettrico dei diversi punti di contatto contribuisce a prevenire la corrosione galvanica tra materiali metallici differenti e permette ai sistemi di protezione catodica di operare in modo più efficace lungo la tubazione.

Ogni kit comprende la guarnizione isolante e gli elementi necessari per isolare anche tiranti e rondelle, creando una barriera dielettrica completa tra le due flange. Sono utilizzati soprattutto nei settori Oil & Gas, petrolchimico, trattamento acque, produzione di energia e applicazioni offshore.

DATI TECNICI

Guarnizione isolante

Elemento principale posizionato tra le due facce della flangia, realizzato con materiali dielettrici ad alta resistenza come NEMA G10 o G11.

Manicotti isolanti

Guaine sottili in Mylar o resina fenolica che rivestono i tiranti impedendo il contatto elettrico con il corpo della flangia.

Struttura della guarnizione

Può prevedere un’anima in acciaio inox e labbri di tenuta in PTFE/Elgiloy per garantire contemporaneamente isolamento elettrico e tenuta del fluido.

Rondelle isolanti

Elementi in G10/G11 posizionati tra la flangia e le rondelle metalliche esterne.

Rondelle metalliche

Disponibili come elemento opzionale per distribuire correttamente il carico di serraggio senza danneggiare il materiale isolante.

Funzione principale

Interruzione della continuità elettrica tra flange e isolamento dei singoli elementi metallici della connessione.

Informazioni

Categoria
Guarnizioni Speciali

Settori
Oil & Gas, Petrolchimico, Trattamento Acque, Centrali Elettriche, Piattaforme Offshore, Piping Industriale

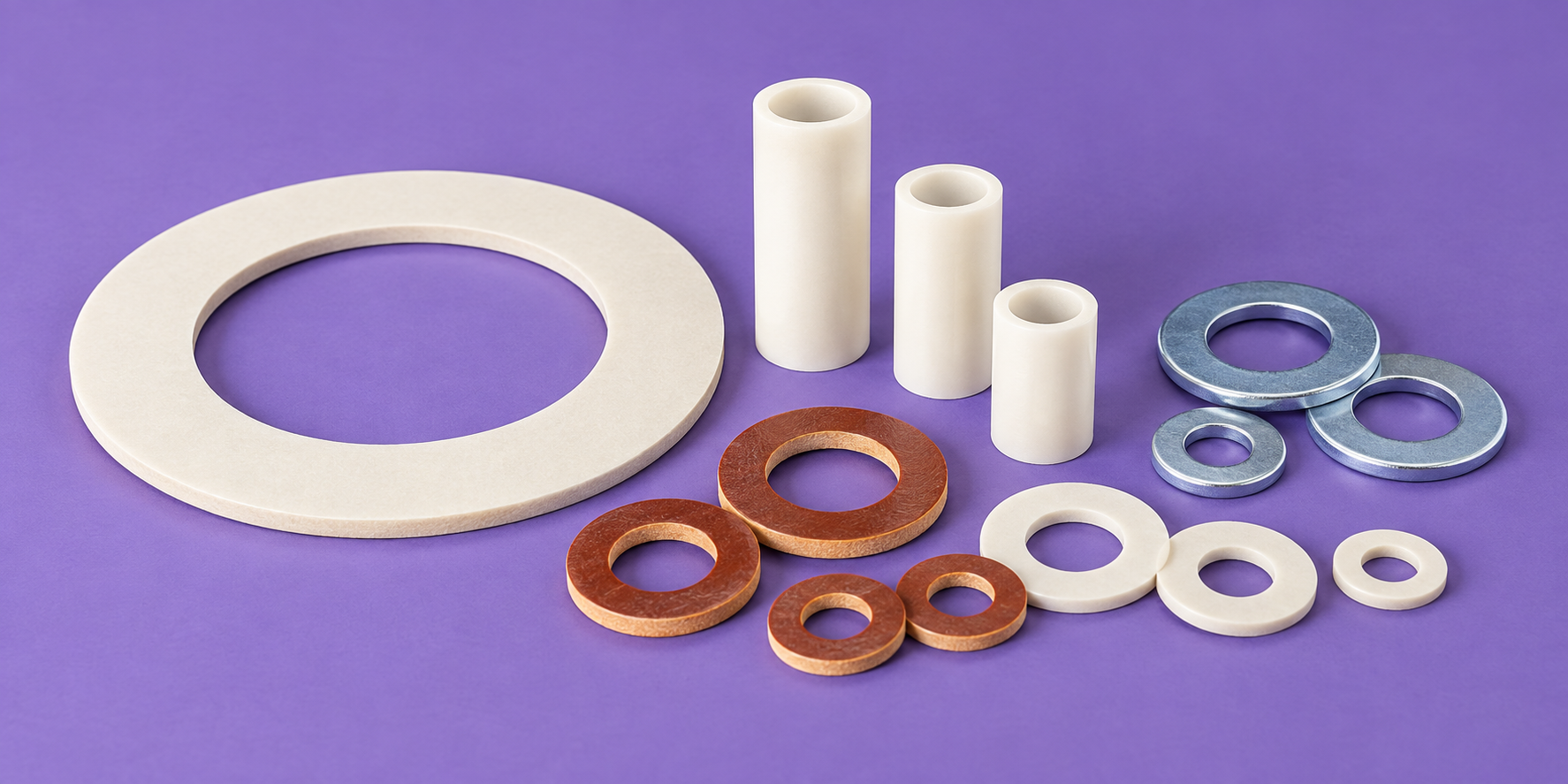

Kit di isolamento industriale su fondo viola

Prestazioni e Caratteristiche

COMPONENTI DEL KIT

Guarnizione Isolante

Elemento centrale del sistema, installato tra le due flange per garantire isolamento elettrico e tenuta del fluido.

Manicotti Isolanti

Rivestono i tiranti impedendo il contatto diretto tra bulloni e corpo della flangia.

Kit di guarnizioni isolanti per flange

Rondelle Isolanti

Separano elettricamente il sistema di serraggio dalla superficie metallica della flangia.

Rondelle Metalliche

Distribuiscono il carico di serraggio e proteggono le rondelle isolanti durante il montaggio.

SOLUZIONI PERSONALIZZATE

Applicazioni

Oil & Gas

Utilizzati nelle reti di trasporto e negli impianti dove l’isolamento elettrico delle flange è essenziale per la protezione delle tubazioni.

Centrali elettriche

Utilizzati nelle reti di piping e nei sistemi dove è necessario controllare la continuità elettrica tra differenti sezioni dell’impianto.

Petrolchimico

Adatti alle connessioni flangiate di impianti di processo soggetti a fenomeni corrosivi e correnti vaganti.

Piattaforme offshore

Particolarmente indicati in ambienti marini, dove la presenza di acqua salata aumenta il rischio di corrosione galvanica.

Trattamento acque

Contribuiscono a limitare la corrosione galvanica in tubazioni esposte ad acqua e ambienti elettrolitici.

Tubazioni con protezione catodica

Consentono di separare elettricamente specifiche sezioni della tubazione e migliorare l’efficacia del sistema di protezione.

VANTAGGI

Soluzioni studiate per garantire isolamento elettrico, protezione dalla corrosione e maggiore affidabilità delle connessioni flangiate.

Prevenzione della corrosione

L’isolamento interrompe le correnti che possono generare corrosione galvanica tra metalli differenti.

Efficienza della protezione catodica

Permette alla corrente di protezione di seguire il percorso previsto lungo la tubazione.

Isolamento completo

La presenza di guarnizione, manicotti e rondelle consente di isolare tutti i principali punti di contatto metallici.

Maggiore sicurezza

Contribuisce a limitare fenomeni di arco elettrico generati da correnti vaganti in applicazioni industriali critiche.

Hai bisogno di una soluzione?

Parlaci della tua applicazione. Ti aiutiamo a individuare il kit di isolamento più adatto alle flange, al sistema di protezione catodica e alle condizioni operative dell’impianto.
